تنقل معدات التبريد الحرارة؛ ولا تزيلها من المبنى. تسحب كل خزانة الحرارة من داخلها وتطرحها في الهواء المحيط بوحدة التكثيف، إلى جانب الطاقة التي استهلكتها. لا بد من إخراج هذه الحرارة من الغرفة في موضع ما ضمن المخطط، كما أن الوحدة التي تطرحها تصدر ضوضاء أيضاً. وكلاهما من قرارات تخطيط الموقع التي تقل تكلفة معالجتها كثيراً على المخطط مقارنة بما بعد التركيب.
كل خزانة تطرح حرارتها في الغرفة
تنتهي الحرارة المسحوبة من الخزانة، إضافة إلى الطاقة المستخدمة لسحبها، في المساحة المحيطة بالوحدة.
ينقل نظام التبريد الحرارة من داخل الخزانة إلى الهواء المحيط بالمكثف. وتشمل الحرارة المطروحة الحرارة التي دخلت الخزانة إضافة إلى الطاقة التي استهلكها الضاغط، ولذلك تستقبل الغرفة حرارة تزيد قليلاً عما أزيل من الخزانة. وفي مطبخ أو وحدة بيع بالتجزئة صغيرة، تصبح هذه الحرارة المطروحة جزءاً من حمل تبريد المكان، والتعامل مع التبريد بمعزل عن التهوية هو ما يجعل الغرفة تزداد سخونة كل ساعة.
يتفاقم التأثير تدريجياً. فكلما سخن الهواء المحيط بوحدة التكثيف، اضطرت الوحدة إلى طرح الحرارة في هواء أعلى حرارة، فتعمل مدة أطول وتطرح مزيداً من الحرارة في الغرفة نفسها. خزانة واحدة في مساحة كبيرة جيدة التهوية مساهمتها محدودة؛ أما عدة خزائن في غرفة صغيرة بلا نظام سحب فتشكّل حلقة متفاقمة. لذلك فإن أول سؤال منطقي هو: إلى أين تذهب الحرارة، ومن المسؤول عن إزالتها؟
- مقدار الحرارة التي تطرحها الخزانة وفقاً لبيانات الطراز
- وجهة هذه الحرارة بعد خروجها من الوحدة
- ما إذا كانت سعة تبريد المكان أو نظام السحب محسوبة لاستيعابها
- عدد الوحدات الموجودة في الغرفة أو التجويف نفسه
- الجهة المسؤولة عن قرار التهوية بين التخصصات المختلفة
الخلوص واتجاه تنفس الوحدة
تحتاج المكثفات المبردة بالهواء إلى مسار غير معاق يدخل منه الهواء ويمر عبر الملف ثم يخرج مجدداً.
يسحب المكثف المبرد بالهواء الهواء عبر الملف ثم يطرده. ويحدد الطراز مسافات الخلوص اللازمة لهذا المسار، وهي حدود دنيا وليست مجرد توصيات. إذا تعذر خروج الهواء، فإنه يعاود الدوران إلى فتحة السحب، فيتعرض الملف لهواء يزداد سخونة تدريجياً وترتفع درجة حرارة التكثيف. وتستمر الخزانة في العمل، ولهذا غالباً ما يُتغاضى عن الخلل لأشهر قبل أن يقيسه أحد.
الاتجاه مهم بقدر أهمية المسافة. فالوحدة التي تطرد الهواء نحو جدار قريب أو زاوية أو أسفل سقف منخفض أو داخل خزانة مغلقة تعيد تدوير حرارتها، وقد يحدث الأمر نفسه عندما تتقابل وحدتان. تحقّق من المسار على المخطط مع وضع المعدات في أماكنها، ثم دوّن قيم الخلوص الخاصة بالطراز المحدد على مخطط الموقع، لأنها تختلف بين الخزائن حتى ضمن العائلة الواحدة.
- مسافات الخلوص الأمامية والخلفية والعلوية والجانبية المحددة للطراز
- اتجاه طرد الهواء والوجهة التي ينتقل إليها بعد ذلك
- المسافة إلى الجدران والزوايا والأسقف والوحدات الأخرى
- ما إذا كانت الوحدة موضوعة داخل خزانة أو تجويف أو صف من المعدات
- ما إذا كان الخلوص سيظل متاحاً بعد اكتمال تشطيب الغرفة
الغرف الصغيرة التي تسخّن نفسها
الغرفة الصغيرة التي تضم عدة خزائن ولا تحتوي على نظام سحب هي حلقة مغلقة تزداد سوءاً طوال نوبة العمل.
تتركز مشكلات طرح الحرارة في غرف التحضير الخلفية والأكشاك ومقاهي الخدمة ومحلات البقالة الصغيرة وممرات الخدمة. فالغرفة صغيرة والمعدات متراصة، وغالباً لا يوجد نظام سحب ميكانيكي لأن المكان لم يُصمم أصلاً كغرفة معدات. وترتفع درجة الحرارة المحيطة على مدار اليوم، فتعمل كل خزانة في الغرفة في مواجهة درجة حرارة متزايدة.
انتبه إلى هواء التعويض كما تنتبه إلى هواء السحب. فالمطبخ الذي يسحب كميات كبيرة من الهواء عبر غطاء شفط يجذب هواءً بديلاً من أي مصدر متاح، وإذا مر هذا المسار بجوار باب تحميل أو عبر ممر غير مكيّف، تعرضت المعدات الواقعة على امتداده لهواء حار ورطب. وإذا لم يكن السحب خياراً متاحاً، فعلى تخطيط الموقع أن يؤدي المهمة: وزّع الوحدات، وأبعدها عن خط السقف حيث تتطبق طبقات الهواء، وتجنب التجاويف، وقِس درجة حرارة الهواء عند موضع تركيب كل وحدة بدلاً من الاعتماد على متوسط حرارة الغرفة.
- حجم الغرفة وعدد المعدات وإجمالي الحرارة المطروحة
- نظام السحب الميكانيكي وسعته وموضع دخول هواء التعويض
- درجة حرارة الهواء المقاسة عند كل وحدة، لا متوسط حرارة الغرفة
- تطبّق الهواء إذا كانت الوحدة مركبة على ارتفاع أو بالقرب من السقف
- التجاويف والكوات وأعمال النجارة التي تحتجز هواء الطرد
بعيدة أم مدمجة: إلى أين تذهب الحرارة والضوضاء
يتعلق الاختيار بمكان وجود المكثف، لا بكيفية تبريد الخزانة.
الوحدة المتكاملة تحمل وحدة التكثيف الخاصة بها على الخزانة. التركيب بسيط، ولا توجد خطوط تبريد تحتاج إلى تصميم، ويمكن نقل الخزانة وإعادة توصيلها في مكانها الخاص. تبقى الحرارة والضوضاء في الغرفة المشغولة، وتصبح مسافات الخلوص للوحدة قيدًا على التخطيط في أرضية المتجر أو ممر المطبخ.

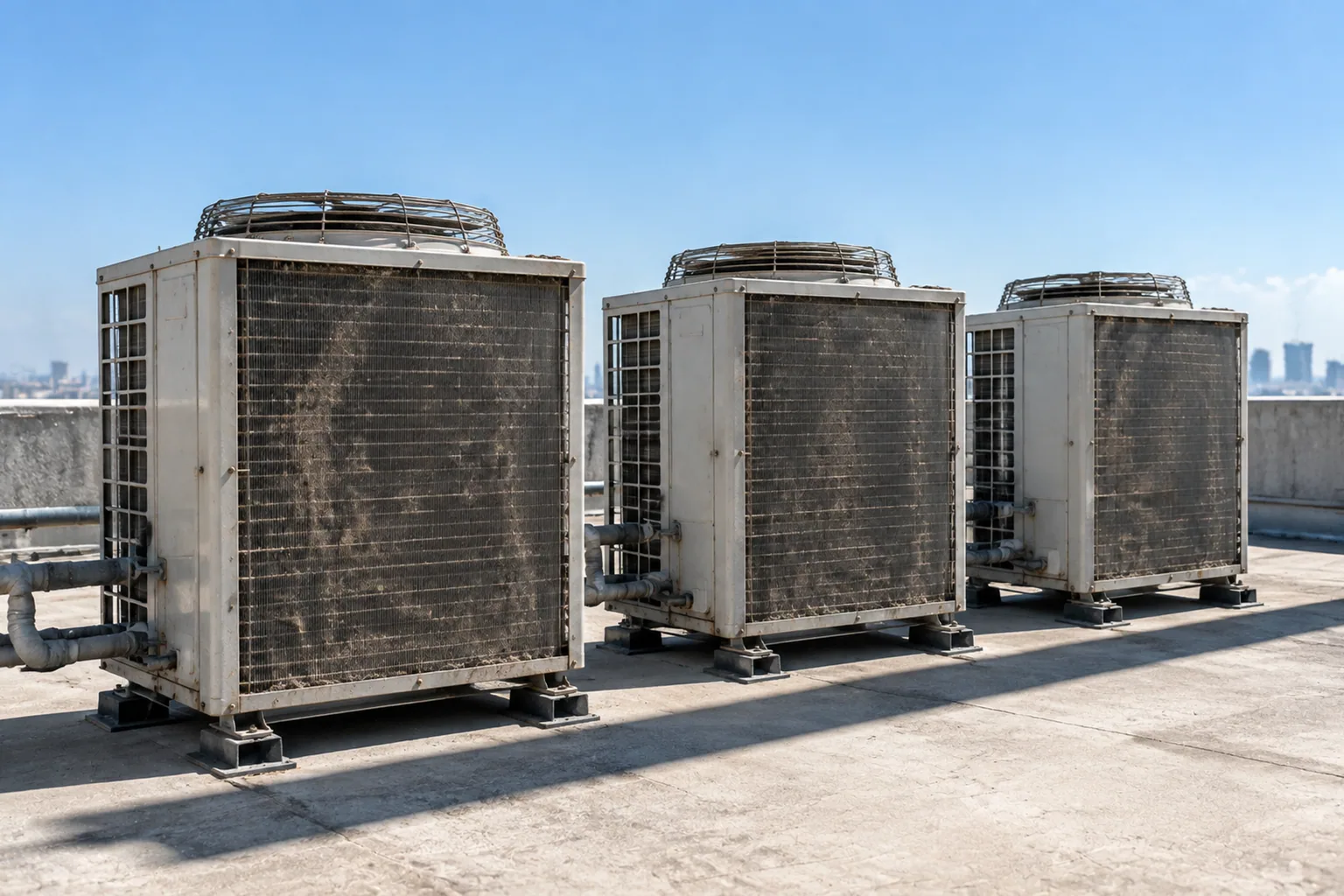

وحدة التكثيف المنفصلة تضع الضاغط والمكثف في مكان آخر: غرفة معدات، أو سطح، أو ساحة خدمة، أو جدار خارجي. وهذا يزيل الحرارة والضوضاء من المساحة المشغولة، وهو غالبًا الطريقة الوحيدة لجعل غرفة صغيرة أو هادئة تعمل. كما يضيف عملًا تصميميًا، لأن مسار وأطوال خطوط التبريد تؤثر على الاختيار، وتحتاج الوحدة المنفصلة إلى تهويتها الخاصة ومسافات خلوص ووصول للصيانة. لا يوجد خيار أفضل تلقائيًا؛ القيد الملزم هو الذي يقرر.
- المكان الذي يمكن فيه قبول الحرارة والضوضاء، وعدد الساعات المقبولة
- ما إذا كانت هناك مساحة لوحدة بعيدة ولتهويتها
- مسار خطوط التبريد وطوله والدعم المتاح
- Access for service and coil cleaning on the remote unit
- Whether the remote unit sees sun, rain or hot exhaust air
Noise beside a dining area or a service counter
الضوضاء قرار موقع، وتزداد مع اتساخ المكثف.
الضوضاء من وحدة التبريد تأتي من الضاغط، ومروحة المكثف، ومروحة المبخر، وحركة الهواء نفسه. المصدر المهيمن يعتمد على الوحدة، والمستوى عند المستمع يعتمد على المسافة، وعلى ما يقف بينهما، وعلى الأسطح في الغرفة. الأسطح الصلبة والأسقف المنخفضة والزوايا كلها تجعل الوحدة نفسها تبدو أعلى صوتًا مما هي عليه في مساحة مفتوحة.
الموقع يقرر النتيجة. وحدة تصرف تحت الطاولة حيث يجلس الضيوف، أو بجانب الكاونتر حيث تؤخذ الطلبات، سيُلاحظ صوتها مهما كان تصنيفها. نقل الخزانة نفسها مسافة قصيرة، أو توجيه الصرف بعيدًا عن سطح صلب، أو اختيار وحدة منفصلة يغير التجربة أكثر بكثير من فرق هامشي بين الموديلات. الضوضاء ترتفع أيضًا مع عبء العمل: الملف المتسخ يرفع درجة حرارة التكثيف، فتعمل الوحدة لفترة أطول وتعمل المروحة ضد مقاومة أكبر. اطلب بيانات الصوت للموديل والظروف التي قيست تحتها، وأكد كليهما.
- المسافة إلى أقرب موضع جلوس أو خدمة
- الأسطح بين الوحدة والمستمع، والصدى
- اتجاه التصريف بالنسبة للضيوف والموظفين
- بيانات الصوت للطراز وظروف قياسه
- Whether the unit runs at night when the room is quiet
Floor level, vibration, service access and condensate
هذه التفاصيل الأربعة رخيصة على الرسم ومكلفة بعد وصول المعدات.
وحدة التكثيف تحتاج إلى الوقوف مستوية. الاستواء يحكم عودة الزيت إلى الضاغط ومسار تصريف ماء إذابة الجليد، لذا وحدة على أرضية مائلة أو مرفوعة بشكل غير متساوٍ قد تعمل بشكل صحيح في البداية وتتدهور لاحقًا. الاهتزاز ينتقل عبر الهيكل أبعد من الضوضاء المحمولة جوًا، لذا وحدة في طابق علوي أو فوق منطقة طعام تستحق الانتباه في مرحلة التصميم. تركيب مضاد للاهتزاز والفصل عن الهيكل الخفيف هما الحلان المعتادان، وما إذا كانا مطلوبين هو سؤال عن المبنى بقدر ما هو عن الخزانة.
وصول الصيانة يقرر ما إذا كان أي من هذا سيبقى. يجب أن تكون الوحدة قابلة للوصول لتنظيف الملف، والوصول إلى أدوات التحكم والتوصيلات، وفي النهاية لإزالتها واستبدالها. وحدة مركبة بحيث لا يمكن صيانتها إلا بفك النجارة ستُصان متأخرًا، مما يعيد مشاكل الحرارة والضوضاء مباشرة. خطط لمسار المكثفات في الوقت نفسه: ميل على طول المسار، وقمع أو صينية حيث يلزم، وإجابة واضحة عن أين تذهب المياه في النهاية وماذا يحدث إذا انسد التصريف.
| الحرارة المطروحة | The heat the cabinet puts into the room, taken from the model data rather than estimated from its size. |
|---|---|
| مسار الهواء | Clearances stated for the model, discharge direction, and where that air goes afterwards. |
| تهوية الغرفة | Whether the space has mechanical extract or cooling, how it is sized, and where make-up air enters. |
| Ambient at the unit | Air temperature measured at the installation position at the hottest hour, including stratification. |
| Unit location | Integral or remote; if remote, where it stands, how it is ventilated, and the route and length available for lines. |
| Noise | Sound data for the model with its measurement conditions, and the distance to the nearest seating or counter. |
| Floor, vibration and access | Level standing, floor structure, anti-vibration treatment, and space to reach the coil, controls and connections. |
| Condensate and documents | Drain route with fall, tundish or tray, freeze protection where relevant, and the compliance documents that apply to the model and market. |
- Level standing checked on the floor the unit will use
- فصل الاهتزاز عن الهيكل خفيف الوزن
- Space to clean the coil and to remove the unit
- مسار المكثفات مع الميل ووجهة نهائية محددة
- وثائق الامتثال المؤكدة لكل طراز وسوق
أرسل مخطط الغرفة مع مواضع الخزانات محددة، ودرجة حرارة الهواء المقاسة عند كل موضع، والتهوية أو الشفط المتاح، والأرضية التي تقف عليها الوحدة، وسوق الوجهة. هذه المدخلات تتيح للمورد تأكيد مسافات الخلوص، ودرجة الحرارة المحيطة التي صُنف الموديل لها، وما إذا كان الترتيب المتكامل أو المنفصل مناسبًا.
